掃描式全場紅外自動聚焦激光測振儀LV-FSC500-M
掃描式全場紅外自動聚焦激光測振儀系統LV-FSC500-M描述：

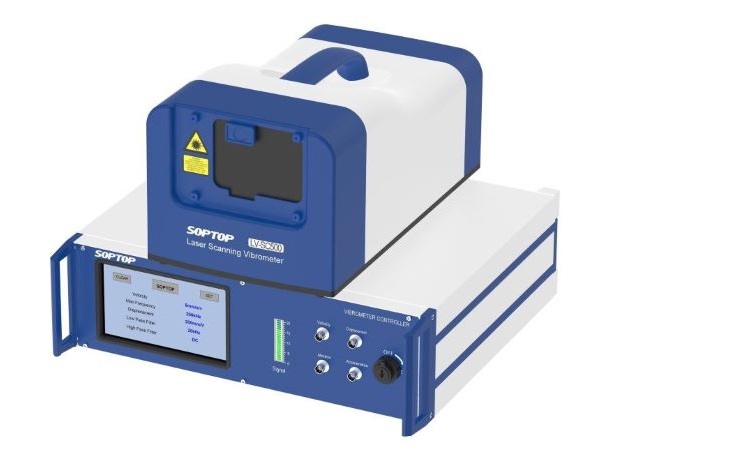

單點二維掃描式激光測振儀FCS500利用激光多普勒測振原理測量，采用非接觸式激光測量方法，目標測量距離在0.2m-50m之間，設備抗干擾性強，具有很高的分辨率；不僅可以準確的對各種物體的二維振動、位移、速度以及加速度等進行測量，還可以進行非接觸式EMA模態分析、OMA模態分析、時域ODS、頻域ODS分析以及高溫?zé)嵴?，熱模態試驗；全場二維掃描激光測振儀具備寬頻帶測量能力，系統配備有專用的二維振動測量分析軟件，系統可以升級至三維掃描激光測振儀系統，可以直觀顯示被掃描物體的三維陣型以及測量大型設備的全場三維振動特性，二維單點掃描式激光測振系統由掃描式激光測振儀激光頭、控制箱、激光測振軟件構成，產品圖如下：
掃描式全場紅外自動聚焦激光測振儀LV-FSC500-M產品指標：
掃描式激光測振儀LV-FSC500光學頭參數 | |
尺寸 | 420×230×194mm（L*W*H） |
重量 | 12kg |
聚焦方式 | 手動聚焦/自動聚焦/遠程聚焦/遙控手柄聚焦＜5秒(取決于被測表面) |
激光波長 | 635nm指示激光/1550nm紅外激光 |
激光功率 | ＜10mW |
工作距離 | 0.2m-50m(配備不同工作鏡頭；取決于被測物體表面） |
機械接口 | 1個1/4-20螺紋（用于連接三腳架） |
掃描角度 | 50°x 50° |
掃描參數 | 角分辨率＜0.001°,角度穩定性＜0.001°/h，最大30點/秒 |
掃描激光測振儀LV-FSC500控制箱參數 | |
尺寸 | 450×421×149mm（L*W*H） |
重量 | 11kg |
速度量程 | ±30m/s |
位移量程 | ±4.9m |
輸出電壓 | ±10V |
頻率范圍 | DC-3MHz,30kHz-25MHz |
濾波設置 | 高通、低通濾波，跟蹤濾波 |
線性誤差 | ＜±1% |
速度分辨率 | ＞0.01μm/s/√Hz |
位移分辨率 模擬輸出 | ＞0.31pm |
BNC接口輸出 | |
數字輸出 | RJ45千兆以太網口 |
低通濾波器 | 500Hz,1kHz,2kHz,10kHz,20kHz,40kHz,50kHz,80kHz,100kHz,160kHz,2 50kHz,320kHz,500kHz,1MHz,1.5MHz,3MHz(VD-21/DD-32解碼器)/ 100kHz,1MHz,2MHz,4MHz,10MHz,25MHz(DD-25M解碼器) |
跟蹤濾波器 | Slow，Medium，F(xiàn)ast，Off |
信號電平顯示 | 反光信號強度顯示、DC電壓信號輸出（BNC接口，0…5V） |
顯示 | 帶交互式菜單引導設置的彩色屏 |
工作溫度 | +3℃…+45℃ |
存儲溫度 | -10℃…+65℃ |
相對濕度 | <90% |
供電電源 | 100...240 VAC±10%,50/60Hz |
防護等級 | IP54 |
掃描式激光測振儀系統速度及位移雙輸出，解碼器指標如下：
激光測振儀速度、位移解碼器 | ||||
速度解碼卡 | 數字加碼器描述 | 帶寬 | 速度量程 | 速度分辨率 |
VS-03F | 常規速度解碼器 | 0-50kHz | ±24.5mm/s | 0.1μm/s/√Hz |
VD-21F | 數字速度解碼器 | 0-3MHz | ±30m/s | 0.001μm/s/√Hz |
位移解碼卡 | 描述 | 帶寬 | 位移量程 | 位移分辨率 |
DD-32F | 位移解碼器 | 0-3MHz | ±4.9m | 0.31pm |
DD-25MF | 高頻位移解碼器 | 30kHz-25MHz | ±1.225mm | 0.31pm |
二維掃描式激光測振系統軟件介紹如下：

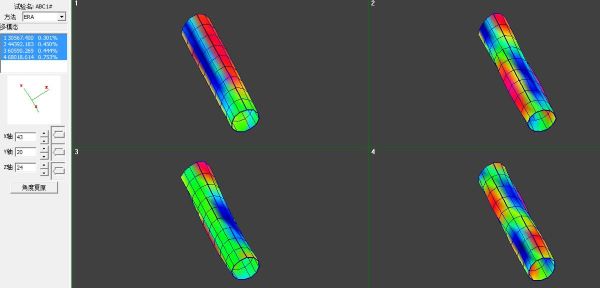

Quick Modal Analysis(Quick MA)是一款模態分析軟件，軟件界面可對振動信號進行頻域及頻響函數的分析；
支持EMA實驗?zāi)B(tài)和OMA環境模態分析，可快速得到被測物體的固有頻率、阻尼比及模態振型，同時支持ODS變形分析；
方便用戶觀察不同時刻或頻率下的物體變形狀態，支持常用的數據格式導出（如txt、UFF等），方便客戶分析處理。
激光測振系統軟件Quick MA | |
專業布點 | 支持任意形態模型的布點功能 |
模型建立 | 支持規則模型 支持自定義模型的布點功能 支持三維建模 支持模型拼接、組合功能、放大、縮小、旋轉、多種填充模式 |
高分辨率掃描 | 高達512*512掃描點密度，很高的空間分辨率（可拓展至1024*1024） |
快速掃描 | 快速掃描，通常用于分析結構單個頻率下的響應 |
重掃功能 | 對于信號質量不好的測點，可以選擇重掃 |

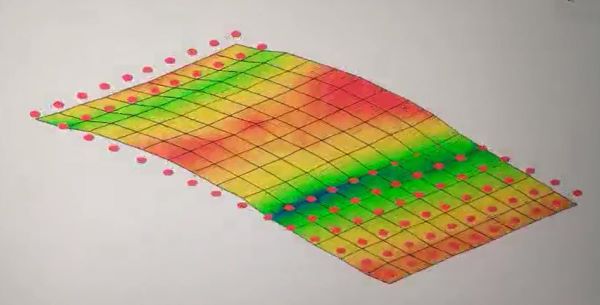

動畫演示 | 獲取整個掃描過程中的時域數據，動畫演示 可展示不同頻率下的振型動畫 可展示不同階數下的振型動畫 可支持自定義調整動畫幅值比例及播放速度 |
擴展的FFT線 | 各種選項可將FFT線擴展至819200 |
數據 | 支持?jǐn)?shù)據導入、導出功能 |
支持功能 | EMA模態分析、OMA模態分析、時域ODS、頻域ODS |
紅外自動聚焦掃描式激光測振儀系統特點
1、模塊化設計，可選配多種解碼器，適用范圍廣；
2、非接觸測量被測物體的振動；
3、頻率范圍可達3MHz(可拓展到25MHz)；
4、可實現自動聚焦；
5、最大測量速度量程可達30m/s；
6、專業性：可測量物體位移、速度、加速度及頻率等；
7、可進行ODS和模態分析；
8、可定制：可根據客戶要求定制量程和頻率范圍；
9、完整的解決方案：包含了光學調試、電路去噪、信號處理、數據采集及軟件分析功能；
10、個性化軟件：可根據客戶需求配備具有實時評價測量結果、實時顯示變化趨勢等智能化功能的軟件；
紅外自動聚焦掃描式激光測振儀系統應用領域：
應用于科研院校NVH、結構力學分析、聲學檢測、超聲、汽車等應用領域；
北京萬源恒興科技有限公司致力于為科研院?？蛻粢徽准す庹駝?dòng)測量?jī)x系統解決方案，助力中國精密制造業;
更多LDV激光測振傳感器、單點式激光測振儀、掃描式激光多普勒測振儀系統產品請來電咨詢！
